聚丙烯纖維(網(wǎng)狀) 用于水泥混凝土增強(qiáng)的纖維產(chǎn)品
技術(shù)方案：
該技術(shù)通過(guò)特殊的防靜電及抗紫外線處理，使纖維在混凝土中分散均勻，能長(zhǎng)期發(fā)揮其功效；該纖維“ Y”截面增加了纖維表面積；纖維經(jīng)過(guò)化學(xué)接枝和物理改性處理，表面粗糙多孔，大大提高了纖維與水泥基集料的結(jié)合力。單絲聚丙烯纖維加入混凝土基料中，能迅速輕易地與砂漿混凝土材料均勻混合。由于纖維微細(xì)，比表面積大，每1cm3 的混凝土有近二十條纖維，故能在混凝土內(nèi)部形成一種亂向支撐體系，能極有效的控制混凝土及水泥砂漿的早期的塑性收縮、干縮等非結(jié)構(gòu)性裂縫的產(chǎn)生和發(fā)展；有效阻礙骨料的離析，阻礙沉降裂縫的形成。大大提高混凝土的抗?jié)B、抗沖擊性能，增加混凝土的韌性和耐磨性，從而使建筑物的壽命延長(zhǎng)。
運(yùn)用該技術(shù)生產(chǎn)的纖維物理及化學(xué)性能：
|
纖維形狀 |
片狀網(wǎng)形絲 |
密度 |
0.91g/cm 3 |
|
吸水性 |
無(wú) |
熔點(diǎn) |
165-175℃ |
|
斷裂強(qiáng)度 |
≥ 350MPa |
燃點(diǎn) |
590℃ |
|
斷裂伸長(zhǎng)率 |
15%-20% |
纖維規(guī)格 |
10 、15 、19mm |
|
彈性模量 |
≥ 3500MPa |
耐酸堿性 |
強(qiáng) |
|
分散性 |
良 |
安全性 |
無(wú)毒材料 |
實(shí)施效果：

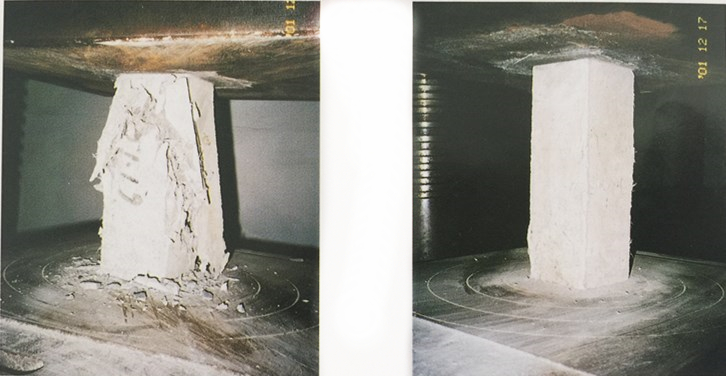

混凝土試件破壞形態(tài)
未加纖維混凝土 添加纖維混凝土
使用該纖維產(chǎn)品能顯著提高纖維與砂漿、混凝土的粘結(jié)性能，提高砂漿、混凝土先期的防開(kāi)裂，有效阻止砂漿、混凝土原生裂縫的發(fā)生和發(fā)展，保證泌水均勻，防止管料離析，阻礙沉降裂縫的形成。實(shí)驗(yàn)證明，體積摻量 0.1% 的纖維，砂漿混凝土的抗裂能力提高 70% ，同時(shí)也能提高抗?jié)B性能力達(dá) 60%-70%( 相比較普通水泥 ) 。
使用該纖維產(chǎn)品能顯著提高混凝土的抗沖擊性能和耐磨性能。聚丙烯纖維雖然剛度較低，傳遞荷截的能力差，但能吸收沖擊能量，有效減小裂隙，增強(qiáng)介質(zhì)材料連續(xù)性，減小了沖擊波被阻斷引起的局部應(yīng)力現(xiàn)象，因而能提高混凝土抗沖擊性能和韌性。
使用纖維該產(chǎn)品能提高混凝土的抗凍性。在混凝土中加入聚丙烯纖維，可以緩解溫度變化而引起的混凝土內(nèi)部應(yīng)力的作用，阻止溫度裂縫的擴(kuò)展；同時(shí)，混凝土抗凍能力的提高也有利于其抗凍能力的提高。實(shí)踐及研究都表明，在混凝土中加入聚丙烯纖維可作為一種有效的混凝土溫差補(bǔ)償抗裂手段。
使用該纖維產(chǎn)品能提高砂漿、混凝土韌性，顯著提高制品的棱角及表面完整性，從而有利于制品內(nèi)部鋼筋不易受腐蝕。
該纖維產(chǎn)品化學(xué)穩(wěn)定性好，安全無(wú)毒，耐酸堿，抗磁防銹，與水泥結(jié)合力強(qiáng)，不改變?cè)浜媳龋┕ず?jiǎn)易無(wú)特殊要求。經(jīng)濟(jì)可靠，施工簡(jiǎn)易，可以不改變?cè)械呐浔?，無(wú)特殊要求，現(xiàn)在在很多大型工程中經(jīng)過(guò)使用，取得了用戶(hù)的一至好評(píng)。在南京奧體中心網(wǎng)球館大面積使用，效果非常明顯；在廣東珠海大型的海軍軍港碼頭的使用，以及在常州很多工程如懷德廣場(chǎng)人防等工程的運(yùn)用，都取得了良好的效果。
聚丙烯網(wǎng)狀纖維使用方法：
1.摻加比例：每立方米混凝土、砂漿中聚丙烯網(wǎng)狀纖維的摻加量一般體積為0.1%，重量為0.9kg，摻加量越大，抗裂效果越好，但摻加量一般不超過(guò)0.15%。
2.纖維長(zhǎng)度：聚丙烯網(wǎng)狀纖維使用于混凝土的推薦長(zhǎng)度為19mm，用于水泥砂漿中的長(zhǎng)度為10-15mm。一般當(dāng)纖維長(zhǎng)度小于20mm時(shí)，纖維長(zhǎng)度越長(zhǎng)，塑性阻裂效果越好，纖維越長(zhǎng)，制作的混凝土彎曲韌性越好。
3.混合過(guò)程：可與其他混合料填裝之前、后或同時(shí)加入攪拌機(jī)。
4.攪拌時(shí)間：在通常情況下攪拌時(shí)間不變或比常規(guī)攪拌時(shí)間稍許延長(zhǎng)3-4分鐘，延長(zhǎng)攪拌不會(huì)影響纖維的分布和纖維強(qiáng)度，更不會(huì)造成結(jié)團(tuán)。
5.攪拌機(jī)選擇：優(yōu)先選用雙軸臥式強(qiáng)制式攪拌機(jī)，也可采用自落滾筒式攪拌機(jī)，或漿板式攪拌機(jī)。
0519-83660686
QQ交談
